Лінійні щілинні дифузори серії LP з перфорацією прихованого монтажу
Лінійні щілинні дифузори серії LP з перфорацією прихованого монтажу Лінійні щілинні дифузори серії LP з перфорацією прихованого монтажу

Лінійні щілинні дифузори серії LP з перфорацією прихованого монтажу

Наше підприємство виготовляє невидимі щілинні решітки для систем вентиляції та кондиціювання з екструдованого алюмінієвого профілю.

Технічні можливості дифузорів нашого виробництва:

  • можуть монтуватися в стелю та стіни;
  • ми виготовляємо три види щілини: 22 мм, 33 мм, 44 мм. При цьому кожна щілина обладнана ковзним елементом, що змінює напрямки потоку повітря.
  • залежно від вашої витрати повітря індивідуально підбирається і цільна довжина прихованого щілинного дифузора від 250-6000 мм;
  • ми можемо виготовити будь-яку довжину решіток до одного мм, одне, двох, трьох і чотирьох щілинні;
  • модульний монтаж дозволить Вам набрати решітки будь-якої потрібної довжини, навіть по всьому периметру кімнати до нескінченної лінії;
  • різні варіанти фарбування (стандартні - чорні та білі, а також нестандартні за RAL Classic
  • індивідуальне рішення розмірів та архітектури під дизайн приміщення;
  • стикування профілів під різними кутами;
  • готові торцеві заглушки та кутові елементи 90 градусів.

Лінійні щілинні дифузори застосовують для:

  • систем кондиціювання;
  • систем вентиляції приміщень;
  • конвекції повітряного потоку вмонтованих у стіну радіаторів;
  • відведення теплого повітря від каміна.

Широкий асортимент щілинних дифузорів дозволяє підібрати варіант з урахуванням пропускної спроможності повітряних потоків. При цьому відсутність сопел та високий рівень пропускної спроможності роблять обладнання повністю безшумним у роботі, що гарантує тиху та ефективну роботу навіть уночі.

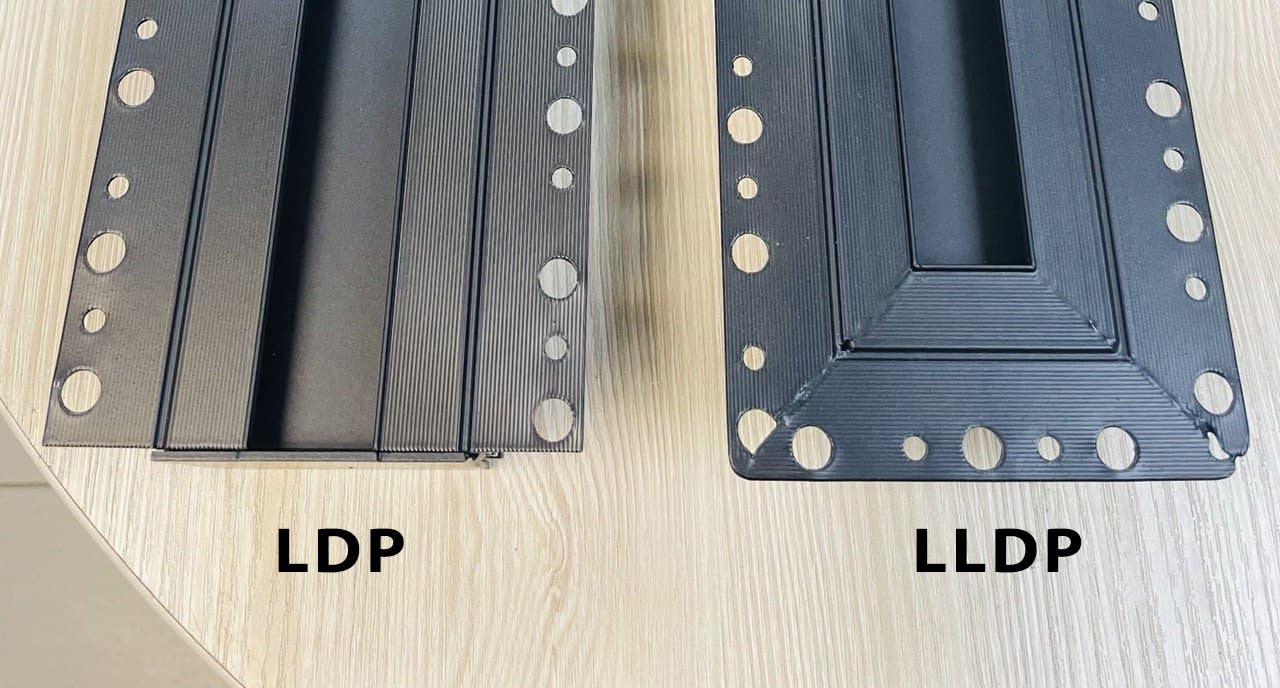

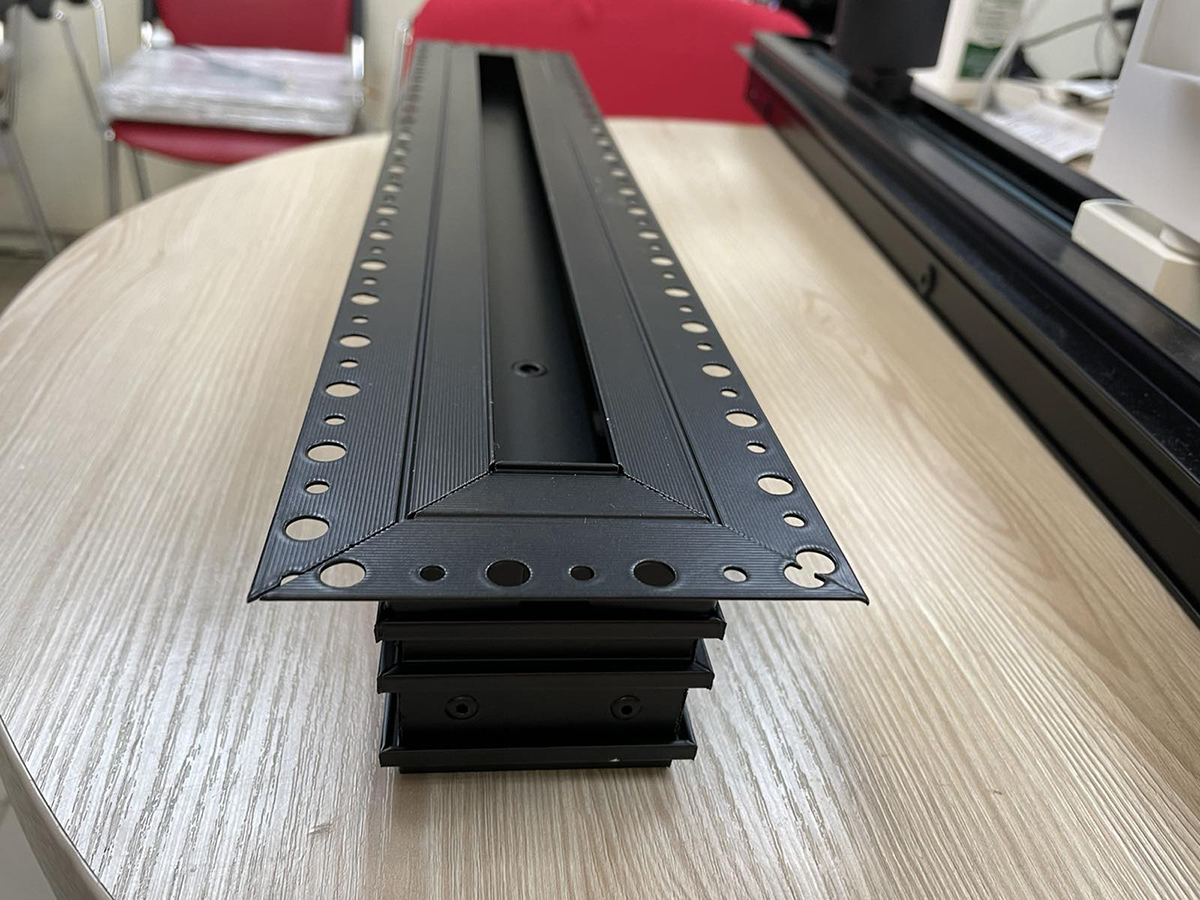

Лінійні дифузори з перфорацією виробляються двох типів, а також вони можуть бути із вбудованою LED стрічкою або трековими світильниками:

  1. серія LDP із бічними заглушками;
  2. Серія LLP - лінійні дифузори з кутами під 45 градусів (при замовленні враховуйте, що довжина щілини зменшується на 30 мм, а розмір решіток не змінюється).

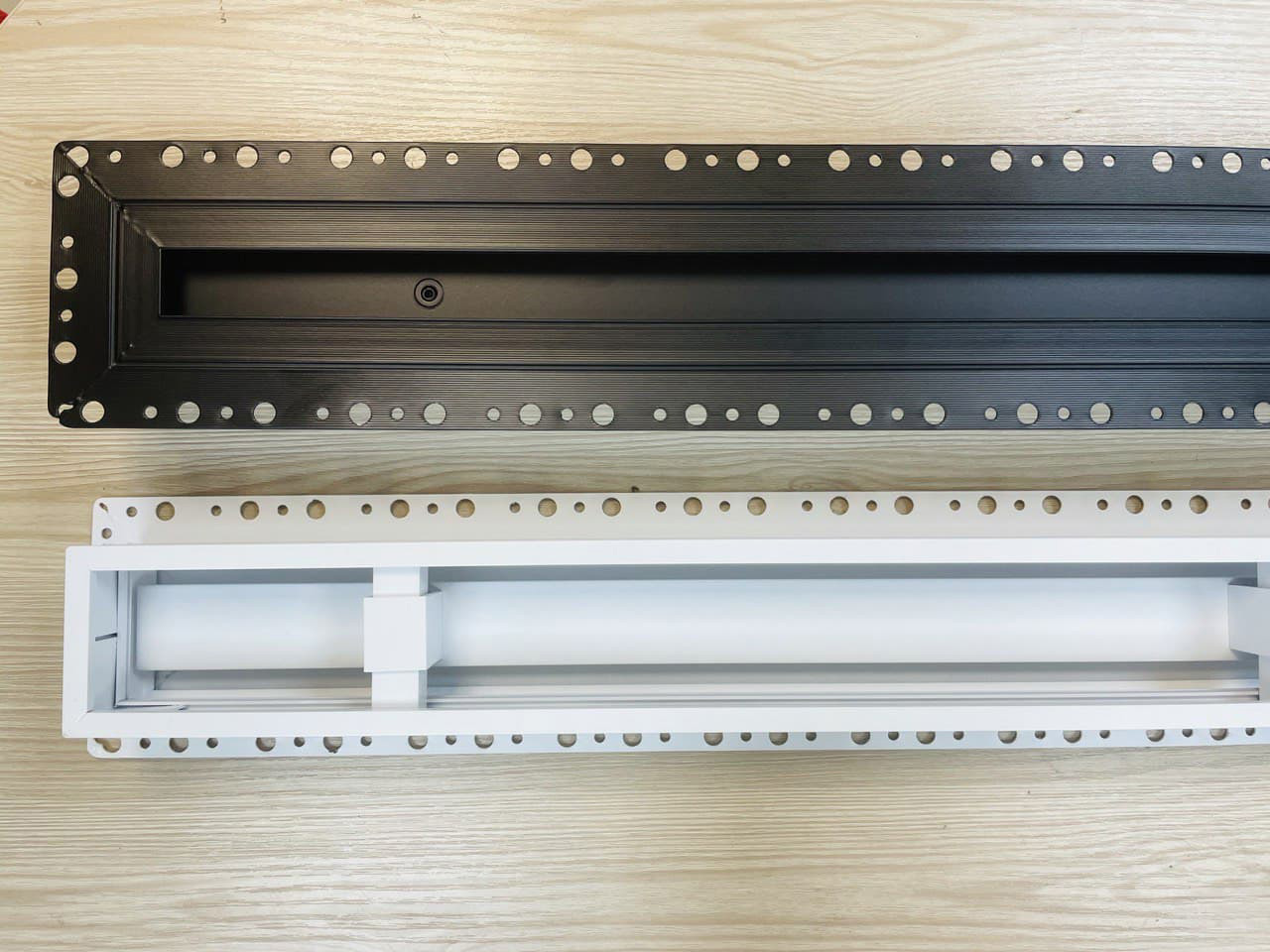

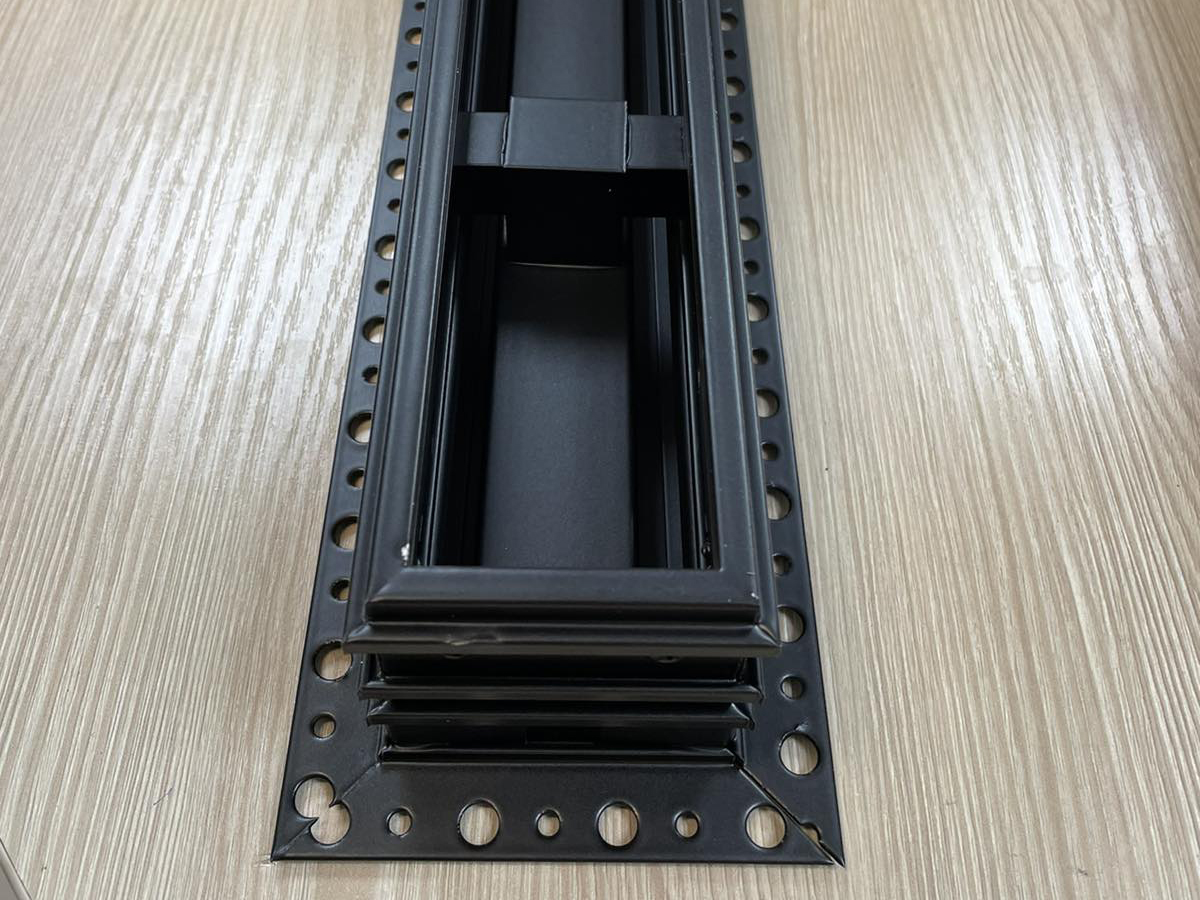

решітки скрытого монтажа с перфорацией

Наші грати з перфорацією відрізняють від стандартної наших грат серії LD принципом монтажу грати з перфорацією монтується безпосередньо на вгору гібсокартону по колу решіток іде дрібна перфорація яка забезпечує кращі прилипання шпаклівки до решіток.

Ми виготовляємо дифузори з перфорацією таких розмірів:

  1. Щілина 22 мм – без планки та зі ковзною планкою 30 мм
  2. Щілина 33 мм – без планки та зі ковзною планкою 30 мм та 40 мм
  3. Щілина 40 мм – без планки та зі ковзною планкою 30 мм, 40 мм та 50 мм.

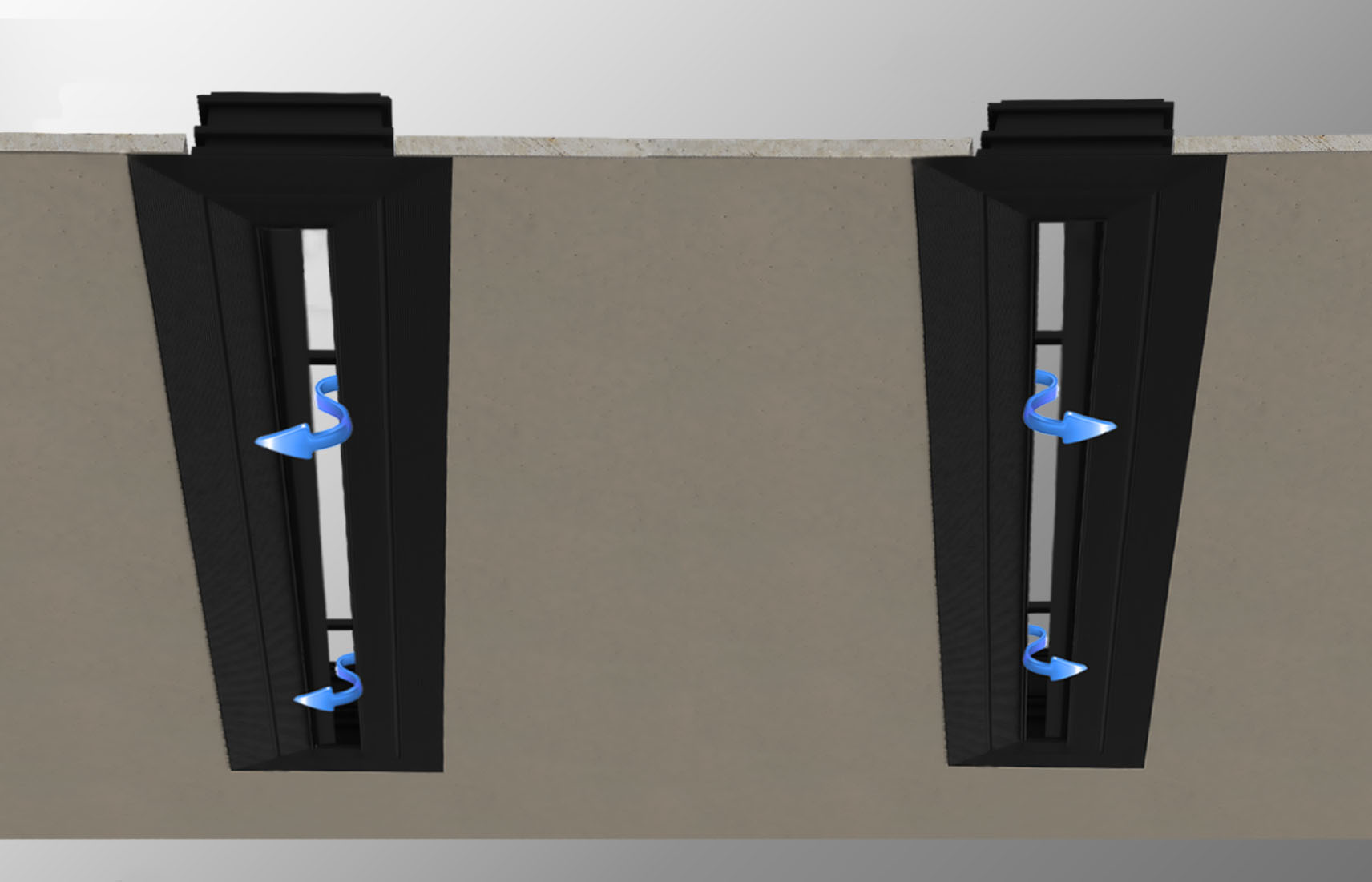

Управління повітряним потоком

Шляхом пересування внутрішньої ламелі досягається відхилення повітряного потоку в центральному положенні повітря потрапляє прямо перпендикулярно до решіток.

Характеристики

Таблиця продуктивності одного метра решіток 22 без ковзної планки

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
22 - 1000 100 1,26 12
22 - 1000 150 1,86 18
22 - 1000 200 2,53 23
22 - 1000 250 3,16 25
22 - 1000 300 3,79 27
22 - 1000 350 4,42 29
22 - 1000 400 5,05 32
22 - 1000 450 5,68 35
22 - 1000 500 6,31 40
22 - 1000 550 6,94 44
22 - 1000 600 7,58 48

Таблиця продуктивності одного метра решіток 22 зі смугою 30 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
mm мм mm м³/год м/с dB(A)
22 30 1000 100 1.26 10
22 30 1000 150 1.89 18
22 30 1000 200 2.53 23
22 30 1000 250 3.16 25
22 30 1000 300 3.79 27
22 30 1000 350 4.42 30
22 30 1000 400 5.05 33
22 30 1000 450 5.68 35
22 30 1000 500 6.31 40
22 30 1000 550 6.94 44
22 30 1000 600 7.58 48

Таблиця продуктивності одного метра решіток 33 без ковзної планки

Ширина
щілини		  Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
выходе с решітки
мм мм мм м³/год м/с dB(A)
33 - 1000 100 0.84 *
33 - 1000 150 1.26 13
33 - 1000 200 1.68 16
33 - 1000 250 2.10 20
33 - 1000 300 2.53 23
33 - 1000 350 2.95 25
33 - 1000 400 3.37 27
33 - 1000 450 3.79 29
33 - 1000 500 4.63 31
33 - 1000 550 5.05 33
33 - 1000 600 5.47 36

Таблиця продуктивності одного метра решіток 33 зі смугою 30 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
выходе с решітки
мм мм мм м³/год м/с dB(A)
33 30 1000 100 0.84 *
33 30 1000 150 1.26 12
33 30 1000 200 1.68 16
33 30 1000 250 2.10 18
33 30 1000 300 2.53 22
33 30 1000 350 2.95 24
33 30 1000 400 3.37 26
33 30 1000 450 3.79 28
33 30 1000 500 4.21 30
33 30 1000 550 4.63 32
33 30 1000 600 5.05 34

Таблиця продуктивності одного метра решіток 33 зі смугою 40 мм


Ширина
щілини 		Полоса Довжина Продуктивність Швидкість потоку
у решітоках		 Тиск Шум
мм Мм мм м³/год м/с [Ра] dB(A)
33 40 1000 100 0.69 * *
33 40 1000 150 1.04 8 15
33 40 1000 200 1.39 10 18
33 40 1000 250 1.74 12 20
33 40 1000 300 2.08 14 23
33 40 1000 350 2.43 16 25
33 40 1000 400 2.78 18 26
33 40 1000 450 3.13 21 27
33 40 1000 500 3.47 22 28
33 40 1000 550 3.82 24 30
33 40 1000 600 4.17 28 32

Таблиця продуктивності одного метра решіток 44 без ковзної планки

Ширина
щілини 		 Полоса Довжина Продуктивність Швидкість потоку
у решітоках		 Тиск Шум
мм мм мм м³/год м/с [Ра] dB(A)
44 - 1000 50 0.32 * *
44 - 1000 100 0.63 * *
44 - 1000 150 0.95 * *
44 - 1000 200 1.26 * *
44 - 1000 250 1.58 * *
44 - 1000 300 1.89 * 11
44 - 1000 350 2.21 * 13
44 - 1000 400 2.53 * 15
44 - 1000 450 2.84 * 17
44 - 1000 500 3.16 * 19
44 - 1000 550 3.47 4 21
44 - 1000 600 3.79 6 23
44 - 1000 650 4.10 7 25
44 - 1000 700 4.42 8 27
44 - 1000 750 4.73 9 29

Таблиця продуктивності одного метра решіток 44 зі смугою 30 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
44 30 1000 100 0.63 *
44 30 1000 150 0.95 *
44 30 1000 200 1.26 *
44 30 1000 250 1.58 16
44 30 1000 300 1.89 18
44 30 1000 350 2.21 20
44 30 1000 400 2.53 22
44 30 1000 450 2.84 24
44 30 1000 500 3.16 26
44 30 1000 550 3.47 28
44 30 1000 600 3.79 32

Таблиця продуктивності одного метра решіток 44 зі смугою 40 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
44 40 1000 100 0.63 *
44 40 1000 150 0.95 10
44 40 1000 200 1.26 18
44 40 1000 250 1.58 22
44 40 1000 300 1.89 23
44 40 1000 350 2.21 25
44 40 1000 400 2.53 26
44 40 1000 450 2.84 28
44 40 1000 500 3.16 30
44 40 1000 550 3.47 33
44 40 1000 600 3.79 36

Таблиця продуктивності одного метра решіток 44 зі смугою 50 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
44 50 1000 100 0.63 16
44 50 1000 150 0.95 18
44 50 1000 200 1.26 20
44 50 1000 250 1.58 24
44 50 1000 300 1.89 28
44 50 1000 350 2.21 30
44 50 1000 400 2.53 32
44 50 1000 450 2.84 34
44 50 1000 500 3.16 36
44 50 1000 550 3.47 38
44 50 1000 600 3.79 40

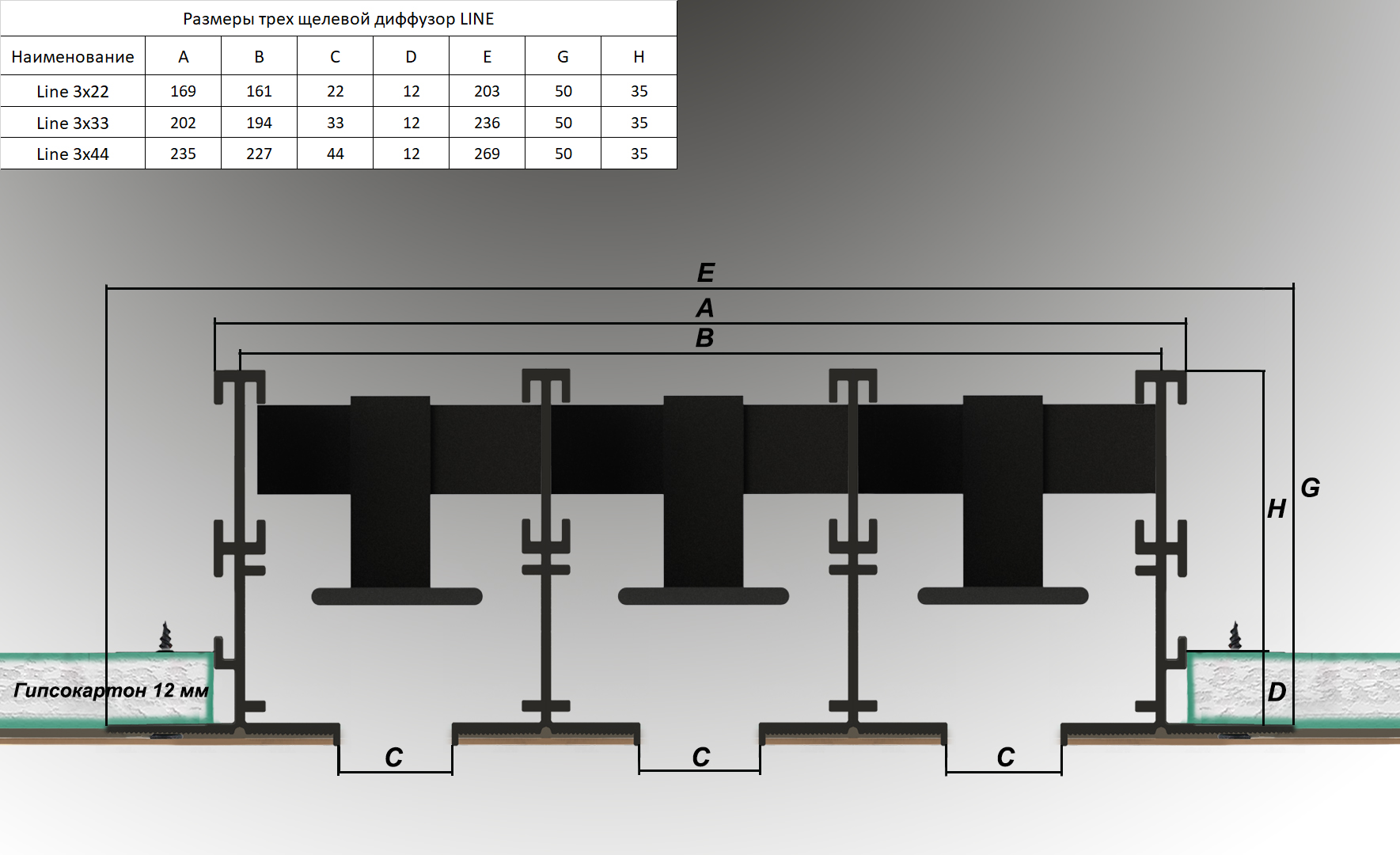

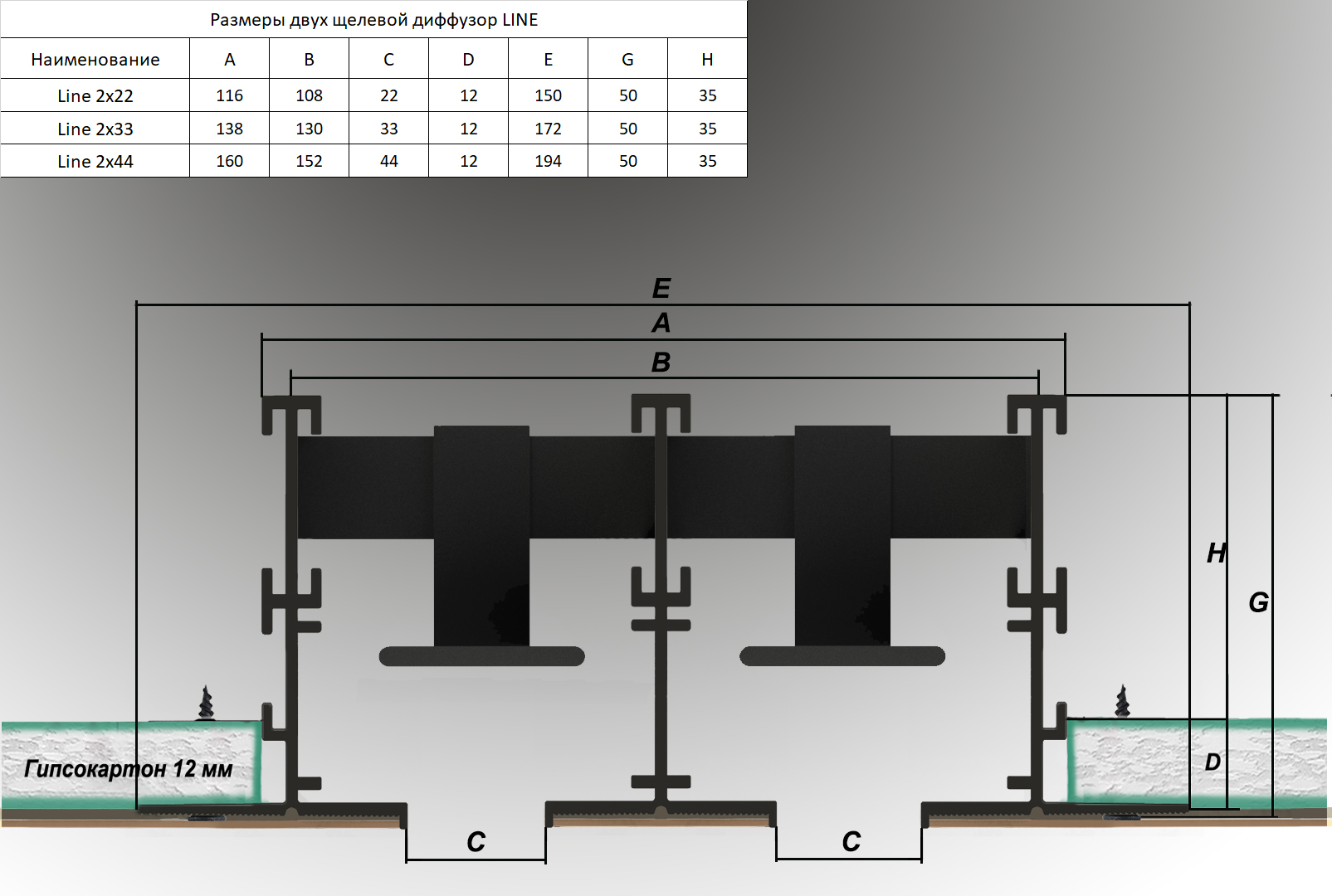

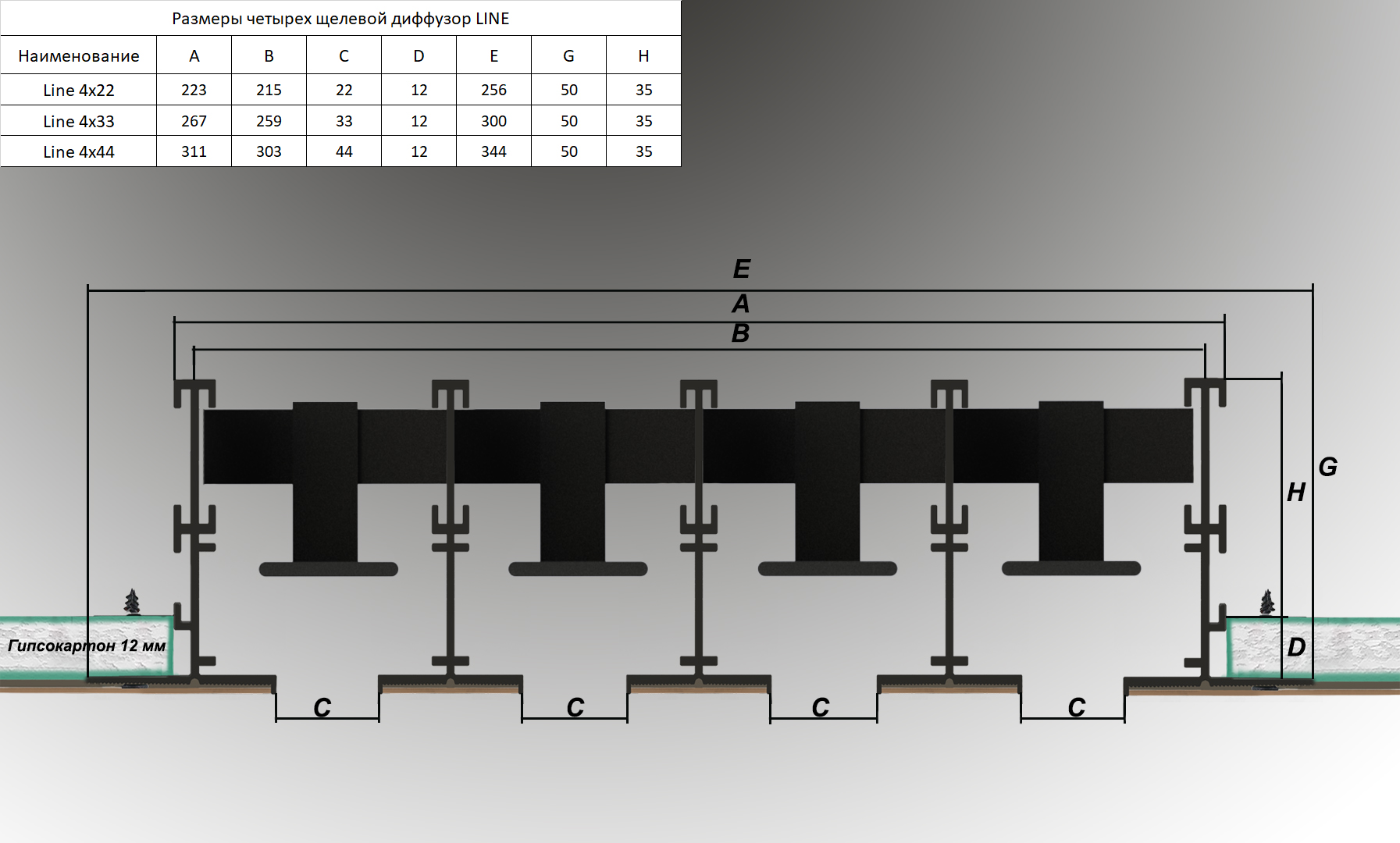

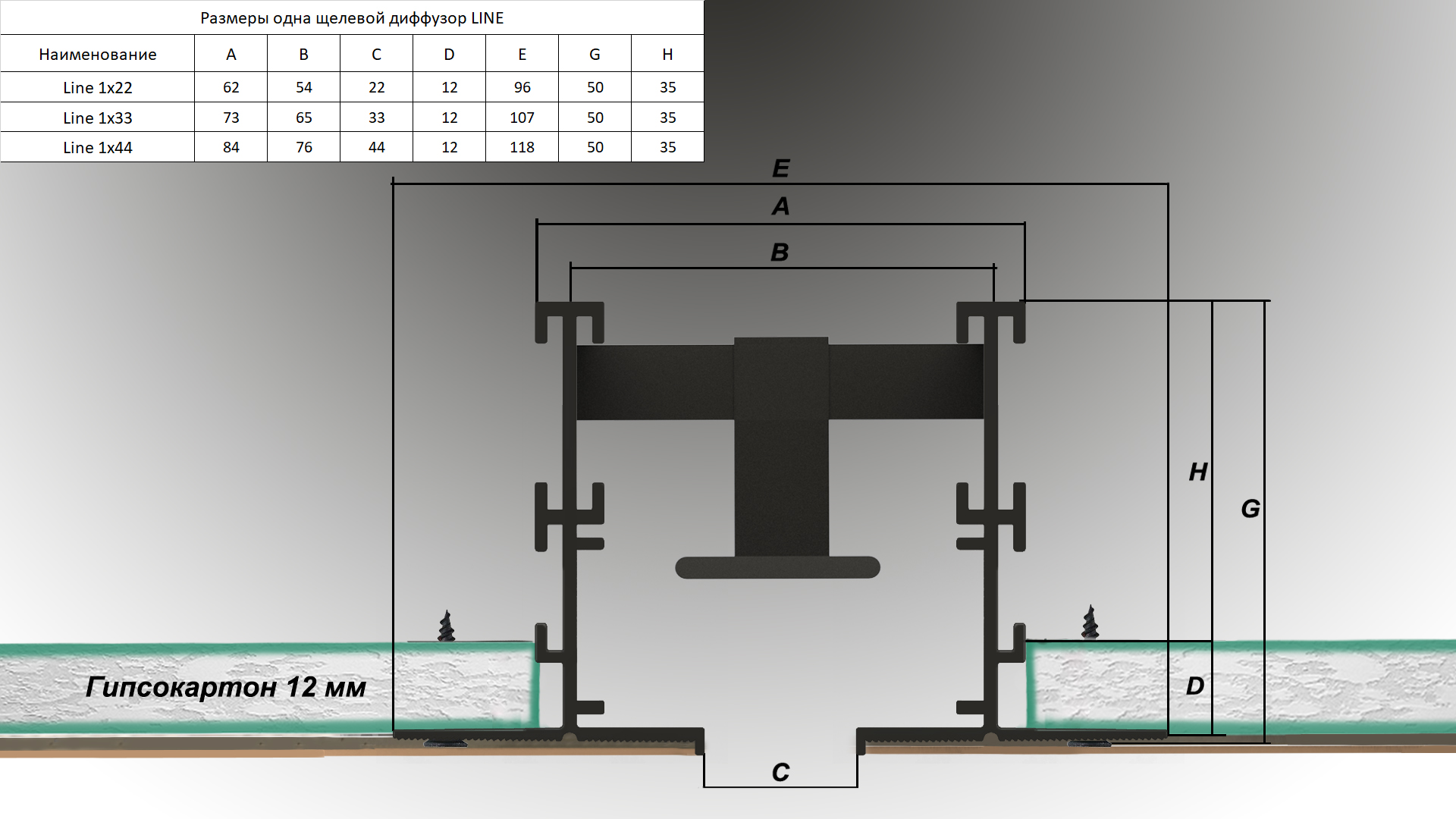

Розміри

Монтаж

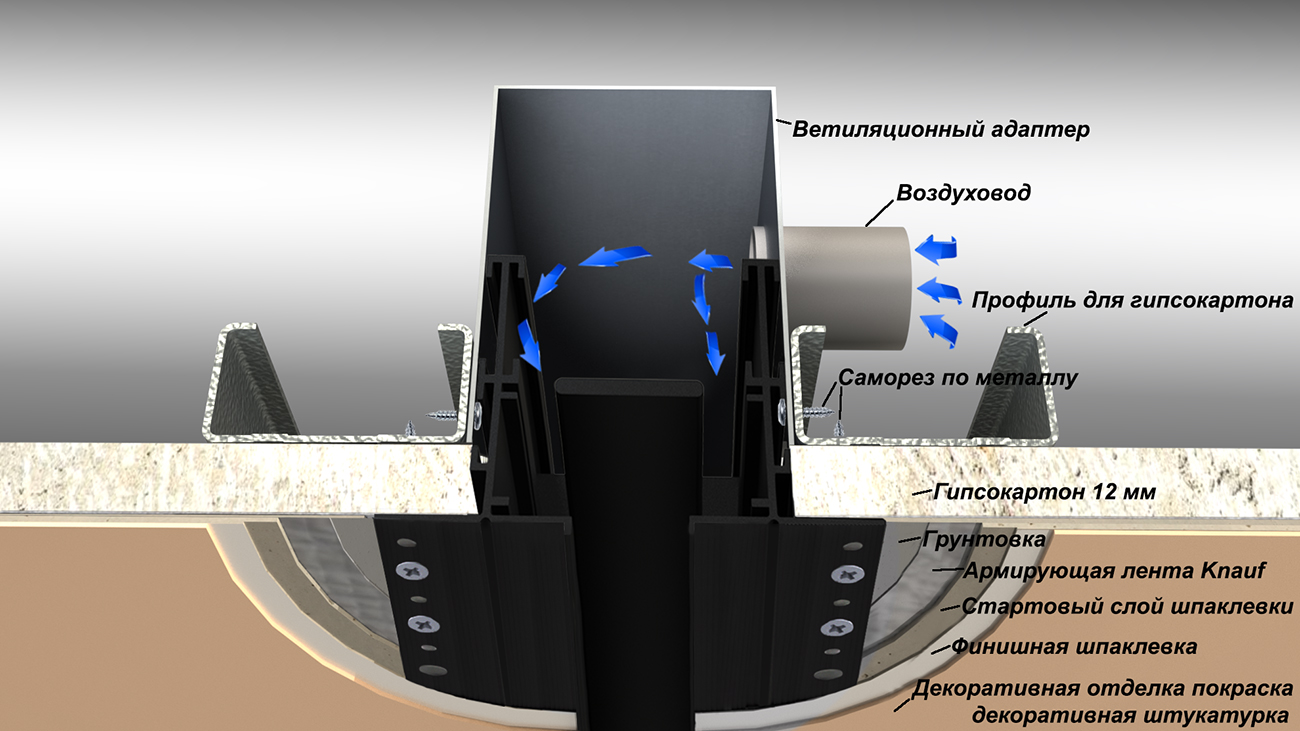

Установка щілинних дифузорів серії LP з перфорацією прихованого монтажу здійснюється послідовно за кілька етапів:

  • Розміщення дома монтажу прив'язки решіток;
  • Складання адаптера в одну конструкцію та встановлення їх на тимчасове кріплення;
  • Закріплюємо вентиляційні адаптери в одну жорстку конструкцію з використанням напрямних Knauf;
  • Зашиваємо стелю гіпсокартоном;
  • Встановлюємо решітки з перфорацією та кріпимо решітку до гіпсокартону саморізами по металу по всьому колу решіток з кроком 10-15 см;
  • Валиком наносимо ґрунтовку на гіпсокартон та стики решіток;
  • Наносимо стартовий шар шпаклівки;
  • Проклеюємо всі стики за допомогою стрічки Knauf;
  • Наносимо фінішний шар шпаклівки;
  • Зашліфувати всі ділянки і знову нанести склад грунтовки, що підготує поверхню до фарбування або іншим фінішним оздоблювальним роботам.

Рекомендації від спеціалістів компанії для коректної роботи лінійного щілинного дифузора:

  • Адаптер для решіток повинен охоплювати всю довжину решіток;
  • Для рівномірного розподілу повітря по всій довжині решіток має бути мінімум одне підключення на 1000мм довжини решіток;
  • Приплив від витяжки повітря повинен розташовуватися на відстані підключення повітроводів не менше ніж 1000 мм;
  • Висота розміщення адаптера повинна становити щонайменше 150 мм від верху решіток.

Відео

Ціна LDP однощілинний

Модель Ширина щілини Довжина щілини Ціна (EUR)
LDP1x22-33-44x1000 1x22x33x44 1000 100
LDP1x22-33-44x1500 1x22x33x44 1500 150
LDP1x22-33-44x2000 1x22x33x44 2000 200
LDP1x22-33-44x2500 1x22x33x44 2500 250
LDP1x22-33-44x3000 1x22x33x44 3000 300
LDP1x22-33-44x3500 1x22x33x44 3500 350
LDP1x22-33-44x4000 1x22x33x44 4000 400
LDP1x22-33-44x4500 1x22x33x44 4500 450
LDP1x22-33-44x5000 1x22x33x44 5000 500
LDP1x22-33-44x5500 1x22x33x44 5500 550
LDP1x22-33-44x6000 1x22x33x44 6000 600

Кути

Кути (22-33-44 мм) Ширина щілини Довжина щілини Ціна (EUR)
LLDP1x22-33-44х500 1x22x33x44 1000 200
LLDP2x22-33-44х500 1x22x33x44 1500 300
LLDP3x22-33-44х500 1x22x33x44 2000 400
LLDP4x22-33-44х500 1x22x33x44 2500 600

Хрестовини

Хрестовини Ширина щілини Довжина щілини Ціна (EUR)
LХ4LDP1x22-33-44х500 1x22x33x44 1000 400
LХ4LDP2x22-33-44х500 1x22x33x44 1500 600
LХ4LDP3x22-33-44х500 1x22x33x44 2000 800
LХ4LDP4x22-33-44х500 1x22x33x44 2500 1200

Ціна LDP двощілинна

Модель Ширина щілини Довжина щілини Ціна (EUR)
LDP2x22-33-44x1000 2x22x33x44 1000 150
LDP2x22-33-44x1500 2x22x33x44 1500 225
LDP2x22-33-44x2000 2x22x33x44 2000 300
LDP2x22-33-44x2500 2x22x33x44 2500 375ч
LDP2x22-33-44x3000 2x22x33x44 3000 450
LDP2x22-33-44x3500 2x22x33x44 3500 525
LDP2x22-33-44x4000 2x22x33x44 4000 600
LDP2x22-33-44x4500 2x22x33x44 4500 675
LDP2x22-33-44x5000 2x22x33x44 5000 750
LDP2x22-33-44x5500 2x22x33x44 5500 825
LDP2x22-33-44x6000 2x22x33x44 6000 900

Кути

Кути (22-33-44 мм) Ширина щілини Довжина щілини Ціна (EUR)
LLDP1x22-33-44х500 1x22x33x44 1000 200
LLDP2x22-33-44х500 1x22x33x44 1500 300
LLDP3x22-33-44х500 1x22x33x44 2000 400
LLDP4x22-33-44х500 1x22x33x44 2500 600

Хрестовини

Хрестовини Ширина щілини Довжина щілини Ціна (EUR)
LХ4LDP1x22-33-44х500 1x22x33x44 1000 400
LХ4LDP2x22-33-44х500 1x22x33x44 1500 600
LХ4LDP3x22-33-44х500 1x22x33x44 2000 800
LХ4LDP4x22-33-44х500 1x22x33x44 2500 1200

Ціна LDP трищілинний

Модель Ширина щілини Довжина щілини Ціна (EUR)
LDP3x22-33-44x1000 3x22x33x44 1000 200
LDP3x22-33-44x1500 3x22x33x44 1500 300
LDP3x22-33-44x2000 3x22x33x44 2000 400
LDP3x22-33-44x2500 3x22x33x44 2500 500
LDP3x22-33-44x3000 3x22x33x44 3000 600
LDP3x22-33-44x3500 3x22x33x44 3500 700
LDP3x22-33-44x4000 3x22x33x44 4000 800
LDP3x22-33-44x4500 3x22x33x44 4500 900
LDP3x22-33-44x5000 3x22x33x44 5000 1000
LDP3x22-33-44x5500 3x22x33x44 5500 1100
LDP3x22-33-44x6000 3x22x33x44 6000 1200

Кути

Кути (22-33-44 мм) Ширина щілини Довжина щілини Ціна (EUR)
LLDP1x22-33-44х500 1x22x33x44 1000 200
LLDP2x22-33-44х500 1x22x33x44 1500 300
LLDP3x22-33-44х500 1x22x33x44 2000 400
LLDP4x22-33-44х500 1x22x33x44 2500 600

Хрестовини

Хрестовини Ширина щілини Довжина щілини Ціна (EUR)
LХ4LDP1x22-33-44х500 1x22x33x44 1000 400
LХ4LDP2x22-33-44х500 1x22x33x44 1500 600
LХ4LDP3x22-33-44х500 1x22x33x44 2000 800
LХ4LDP4x22-33-44х500 1x22x33x44 2500 1200

Ціна LDP чотирищільовий

Модель Ширина щілини Довжина щілини Ціна (EUR)
LDP4x22-33-44x1000 4x22x33x44 1000 300
LDP4x22-33-44x1500 4x22x33x44 1500 450
LDP4x22-33-44x2000 4x22x33x44 2000 600
LDP4x22-33-44x2500 4x22x33x44 2500 750
LDP4x22-33-44x3000 4x22x33x44 3000 900
LDP4x22-33-44x3500 4x22x33x44 3500 1050
LDP4x22-33-44x4000 4x22x33x44 4000 1200
LDP4x22-33-44x4500 4x22x33x44 4500 1350
LDP4x22-33-44x5000 4x22x33x44 5000 1500
LDP4x22-33-44x5500 4x22x33x44 5500 1650
LDP4x22-33-44x6000 4x22x33x44 6000 1800

Кути

Кути (22-33-44 мм) Ширина щілини Довжина щілини Ціна (EUR)
LLDP1x22-33-44х500 1x22x33x44 1000 200
LLDP2x22-33-44х500 1x22x33x44 1500 300
LLDP3x22-33-44х500 1x22x33x44 2000 400
LLDP4x22-33-44х500 1x22x33x44 2500 600

Хрестовини

Хрестовини Ширина щілини Довжина щілини Ціна (EUR)
LХ4LDP1x22-33-44х500 1x22x33x44 1000 400
LХ4LDP2x22-33-44х500 1x22x33x44 1500 600
LХ4LDP3x22-33-44х500 1x22x33x44 2000 800
LХ4LDP4x22-33-44х500 1x22x33x44 2500 1200

Ознайомтеся із цінами на наші лінійні щілинні дифузори

У брошурі є вся інформація про продукцію, а також зазначені роздрібні ціни на щілінні дифузори прихованого монтажу. Вашу знижку уточнюйте у менеджерів компанії.

Завантажити прайс-лист

Умови замовлення

Термін виготовлення замовлення від 7 днів

Виробництво в Києві

Доставка по Україні

Є питання? Потрібна консультація?

Телефонуйте нам безкоштовно по Україні!
0 800 33 71 21

Потрібна консультація спеціаліста?

Будь ласка, заповніть форму, ми Вам передзвонимо.
