Нерегульовані дифузори SAVA Picture із довільним малюнком
Дифузори з нерухомими напрямними. Ефективні при кондиціонуванні, вентиляції, при цьому мають хороші аеродинамічні та шумові характеристики. Задовольняють найвищі вимоги до систем кондиціонування повітря в офісах, торгових центрах, готелях, кінотеатрах. Використання таких конструкцій можливе навіть у приміщеннях з висотою стель до 4 м, вони забезпечують розподіл повітря вертикальними струменями та покращують вентиляцію та кондиціювання повітря.
Пристрій
Нерегульовані стельові дифузори серії Picture дифузори підходять для монтажу для будь-якого типу стель, але найчастіше використовуються в підвісних стелях типу "армстронг" та видимий монтаж з адаптером у приміщеннях з лофт дизайном, а також у стелі з гіпсокартону для об'єктів з високими вимогами до комфорту. дизайн.
Розміри: 300х300, 350х350, 400х400, 450х450, 500х500, 550х550, 600х600 мм.
Влаштування виробу
Квадратна лицьова панель, квадратний або круглий дизайн малюнка.
Сам дифузор виготовляється з оцинкованого листа товщиною 0,7 мм методом лазерного різання з адаптером з різними типами врізок зі зворотним клапаном і без нього.
Цей виріб складається з трьох основних частин:
- камера статичного тиску стандартно висота становить 300 мм може поставляється з досі клапаном або без нього;
- перфорована панель-стандартно чорного кольору RAL 9005M;
- дифузор-розповсюджувальна панель - стандартно білого кольору RAL 9016M.
КСД відіграє роль стабілізатора потоків, що надходять через перфорацію. З одного боку вона має вхідний патрубок, через який забезпечується герметичні з'єднання з повітроводом. У ньому може бути розташований клапан дроселя для регулювання витрати повітря.

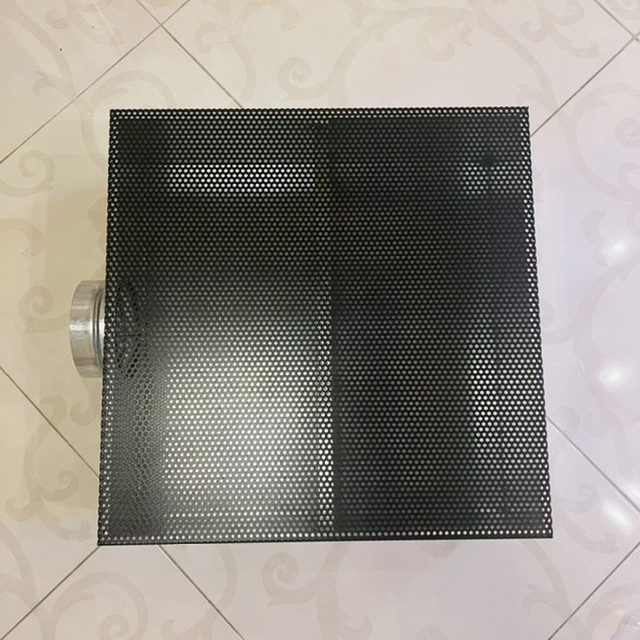

Перфорована панель може мати 8 розмірних варіантів: 300х300, 350х350, 400х400, 450х450, 500х500, 550х550, 600х600, 625х625 мм. Виготовляють її із листа оцинкованої сталі. З лицьового боку вона стандартно фарбується порошковим способом у білий колір 9016М. Ця частина конструкції є знімною, під нею розташований гаситель швидкості повітря, що надходить, який стандартно фарбується в чорний колір 9005М.

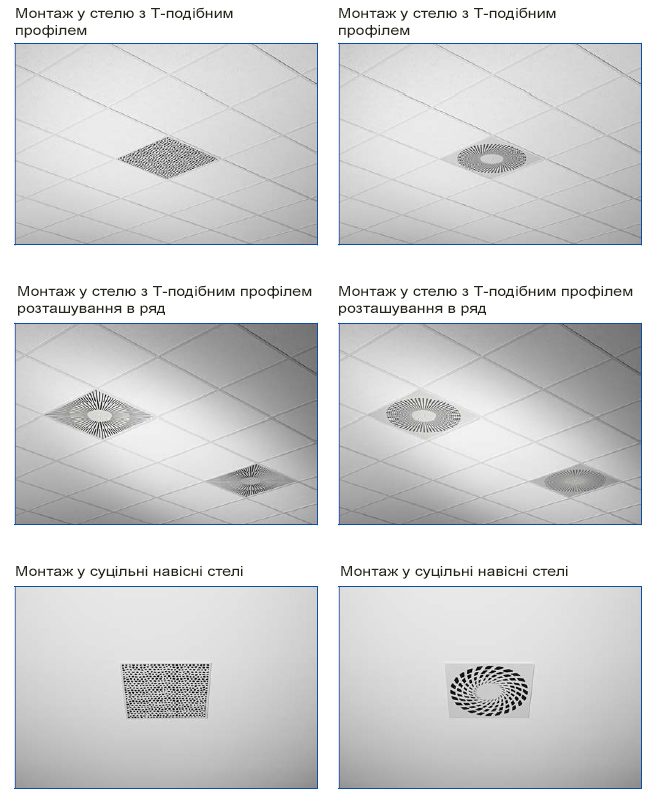

Монтаж
Монтаж адаптер (КСД) здійснюється двома способами
- за допомогою центрального гвинта;
- саморізами з боків дифузора.

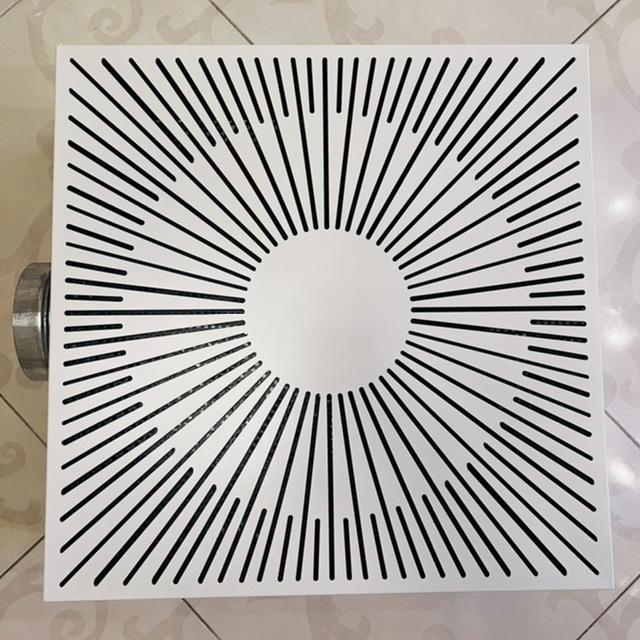

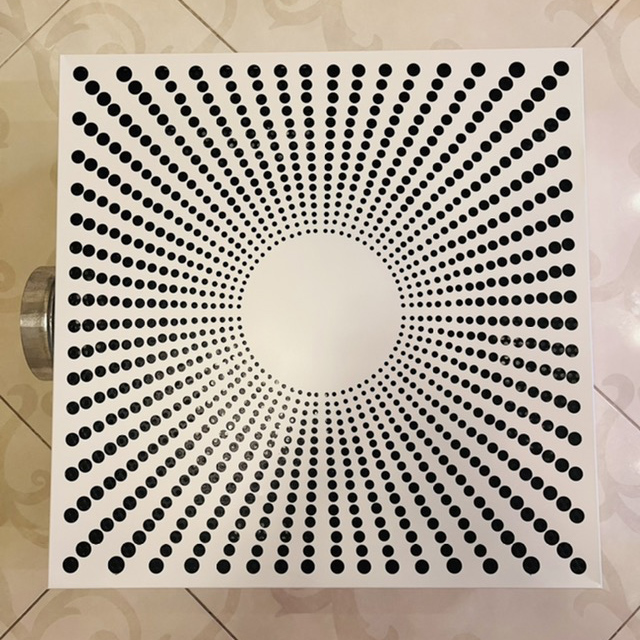

Зразки малюнків
Цена
| Розмір, мм | Ціна за панель грн |
Ціна за КСД, грн |
Ціна за КСД з дроссель клапаном, грн |
|---|---|---|---|
| 300х300 | 1700 | 2100 | 2500 |
| 350х350 | 1800 | 2200 | 2600 |
| 400х400 | 1900 | 2300 | 2700 |
| 450х450 | 2000 | 2400 | 2900 |
| 500х500 | 2100 | 2500 | 3000 |
| 550х550 | 2200 | 2600 | 3100 |
| 600х600 | 2300 | 2700 | 3200 |
| 625х625 | 2400 | 2800 | 3300 |
- перфорована панель входить у вартість КСД стандартно виготовляється у чорному кольорі RAL 9005M
- стандартно висота адаптера становить 300 мм
Приклад для замовлення:
Нерегульований стельовий дифузор Picture №1 450х450С (9005M)
- №1 варіант малюнка з нашого каталогу
- 450х450 – це розмір дифузора
- буква C варіант кріплення дифузора до адаптера центральний гвинт. Без літери С за замовчуванням шурупами в бік КСД.
- колір дифузора (9005M)
Адаптер з боковою врізкою PKSD 445x445x300 d=125 + DR 1 (9016M)
- Розмір адаптера 445x445x300
- 125 розмір врізання
- DR наявність дросель клапана
- (9016M) колір перфорованої панелі
Умови замовлення
Ознайомтеся із цінами на наші лінійні щілинні дифузори
У брошурі є вся інформація про продукцію, а також зазначені роздрібні ціни на щілінні дифузори прихованого монтажу. Вашу знижку уточнюйте у менеджерів компанії.
