Лінійні щілинні дифузори серії LD прихованого монтажу
Лінійні щілинні дифузори серії LD прихованого монтажу Лінійні щілинні дифузори серії LD прихованого монтажу Лінійні щілинні дифузори серії LD прихованого монтажу

Лінійні щілинні дифузори серії LD прихованого монтажу

Наше підприємство виготовляє невидимі щілинні решітки для систем вентиляції та кондиціювання з екструдованого алюмінієвого профілю.

Технічні можливості дифузорів нашого виробництва:

  • можуть монтуватися в стелю та стіни;
  • ми виготовляємо три види щілини: 22 мм, 33 мм, 44 мм. При цьому кожна щілина обладнана ковзним елементом, що змінює напрямки потоку повітря.
  • залежно від вашої витрати повітря індивідуально підбирається і цільна довжина прихованого щілинного дифузора від 250-6000 мм;
  • ми можемо виготовити будь-яку довжину решіток до одного мм, одне, двох, трьох і чотирьох щілинні;
  • модульний монтаж дозволить Вам набрати решітки будь-якої потрібної довжини, навіть по всьому периметру кімнати до нескінченної лінії;
  • різні варіанти фарбування (стандартні - чорні та білі, а також нестандартні за RAL Classic
  • індивідуальне рішення розмірів та архітектури під дизайн приміщення;

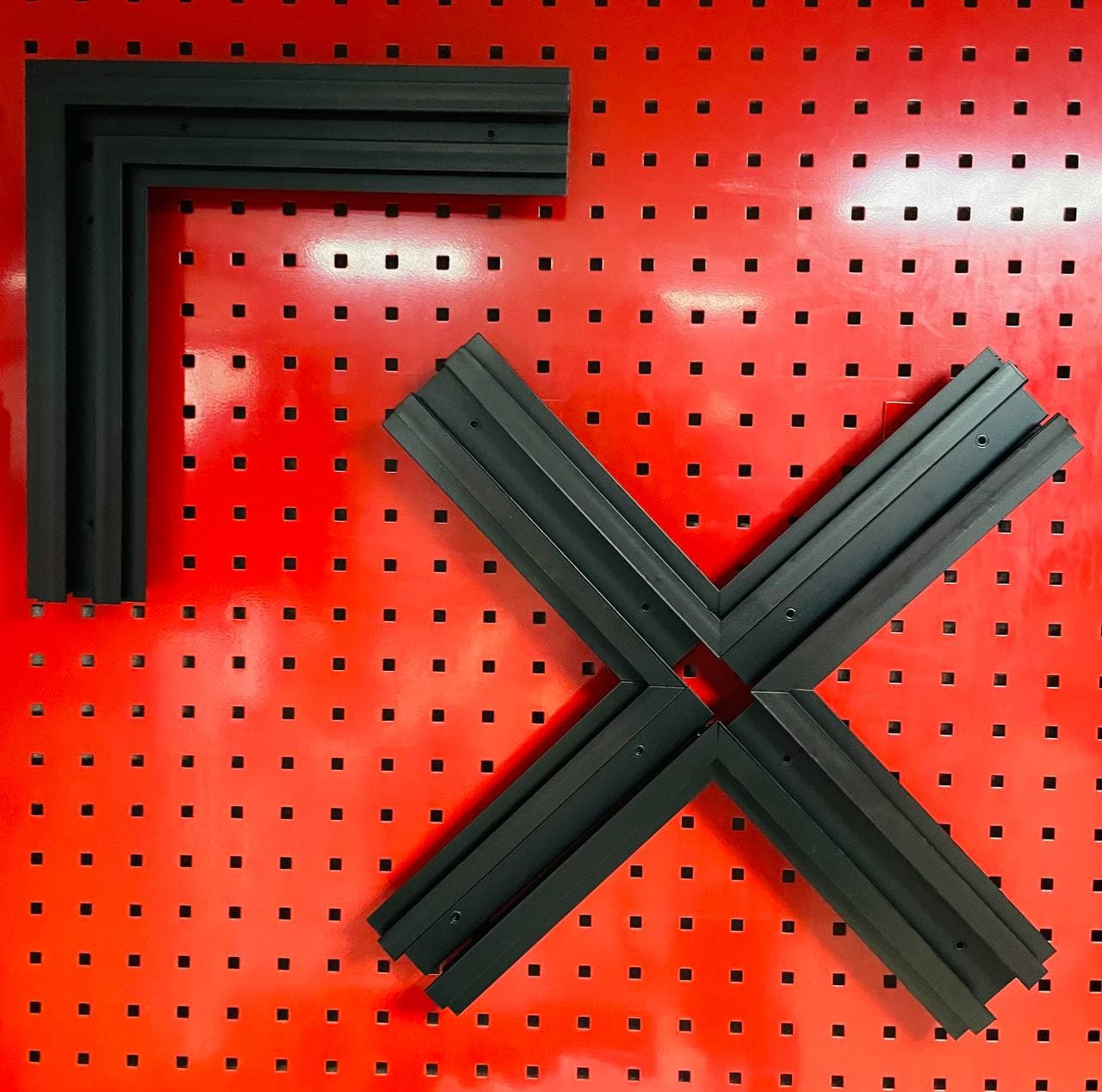

  • стикування профілів під різними кутами;
  • готові торцеві заглушки та кутові елементи 90 градусів.

Лінійні щілинні дифузори застосовують для:

  • систем кондиціювання;
  • систем вентиляції приміщень;
  • конвекції повітряного потоку вмонтованих у стіну радіаторів;
  • відведення теплого повітря від каміна.

Широкий асортимент щілинних дифузорів дозволяє підібрати варіант з урахуванням пропускної спроможності повітряних потоків. При цьому відсутність сопел та високий рівень пропускної спроможності роблять обладнання повністю безшумним у роботі, що гарантує тиху та ефективну роботу навіть уночі.

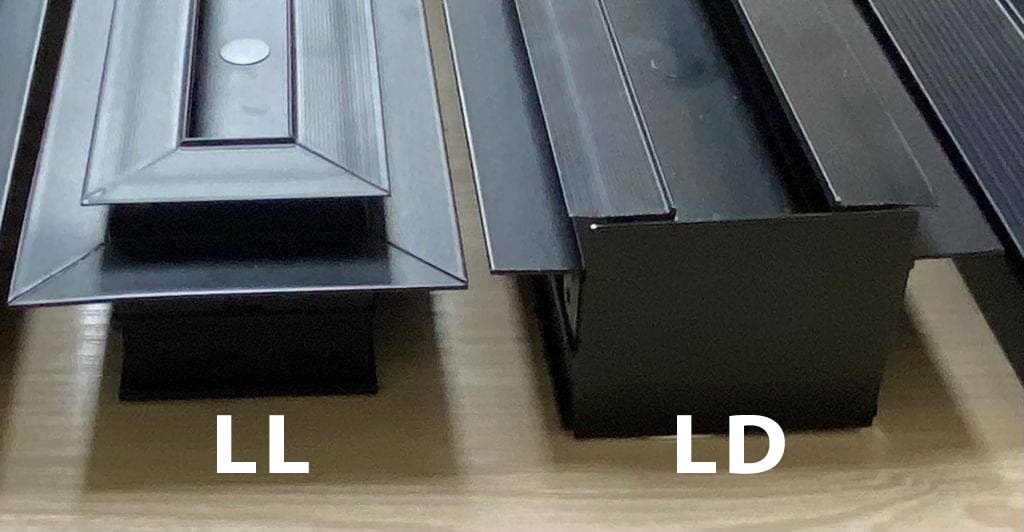

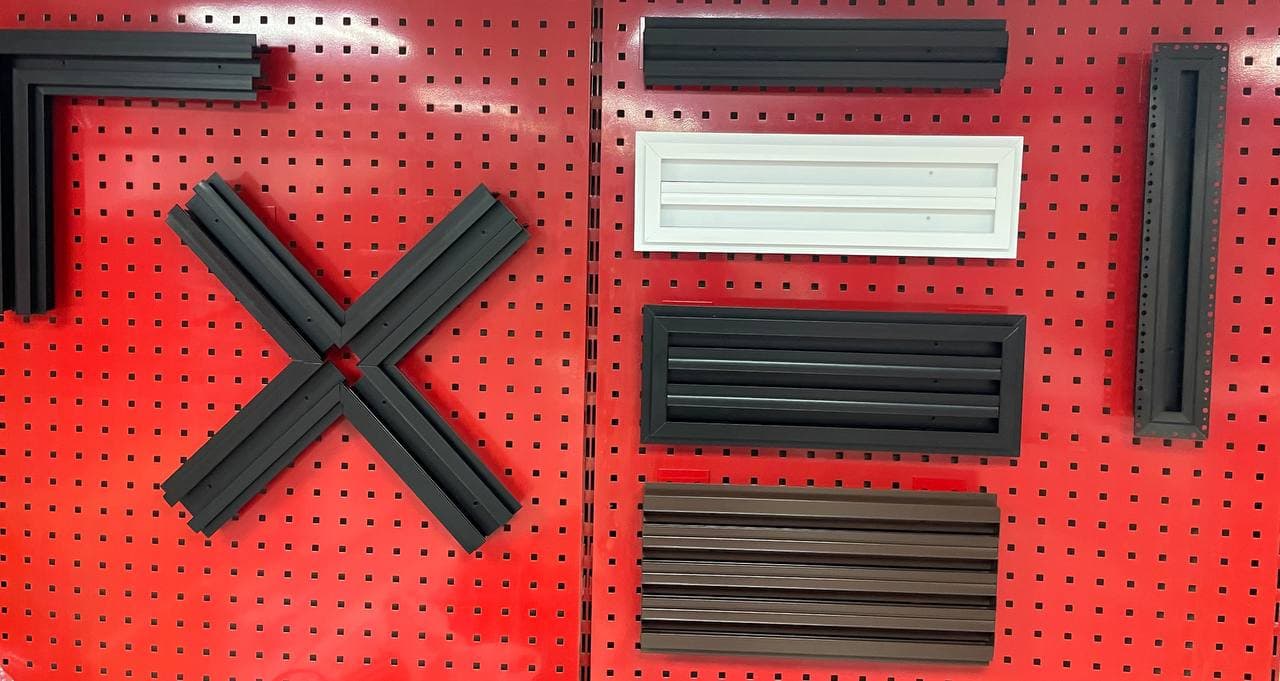

Лінійні дифузори виробляються двох типів, а також вони можуть бути із вбудованою LED стрічкою або трековими світильниками:

  1. Серія LD - з бічними заглушками
  2. Серія LL – лінійні дифузори з кутами під 45 градусів (при замовленні враховуйте, що довжина щілини зменшується на 30 мм, а розмір решіток не змінюється).
решітки скрытого монтажа

При виробництві наших дифузорів ви можете вибирати різного розміру ковзну планку, від цього залежить витрата повітря і шум в дифузорі.

  1. Щілина 22 мм – без планки та зі ковзною планкою 30 мм
  2. Щілина 33 мм – без планки та зі ковзною планкою 30 мм та 40 мм
  3. Щілина 40 мм – без планки та зі ковзною планкою 30 мм, 40 мм та 50 мм.

Управління повітряним потоком

Шляхом пересування внутрішньої ламелі досягається відхилення повітряного потоку в центральному положенні повітря потрапляє прямо перпендикулярно до решіток.

Характеристики

Таблиця продуктивності одного метра решіток 22 без ковзної планки

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
22 - 1000 100 1,26 12
22 - 1000 150 1,86 18
22 - 1000 200 2,53 23
22 - 1000 250 3,16 25
22 - 1000 300 3,79 27
22 - 1000 350 4,42 29
22 - 1000 400 5,05 32
22 - 1000 450 5,68 35
22 - 1000 500 6,31 40
22 - 1000 550 6,94 44
22 - 1000 600 7,58 48

Таблиця продуктивності одного метра решіток 22 зі смугою 30 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
mm мм mm м³/год м/с dB(A)
22 30 1000 100 1.26 10
22 30 1000 150 1.89 18
22 30 1000 200 2.53 23
22 30 1000 250 3.16 25
22 30 1000 300 3.79 27
22 30 1000 350 4.42 30
22 30 1000 400 5.05 33
22 30 1000 450 5.68 35
22 30 1000 500 6.31 40
22 30 1000 550 6.94 44
22 30 1000 600 7.58 48

Таблиця продуктивності одного метра решіток 33 без ковзної планки

Ширина
щілини		  Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
33 - 1000 100 0.84 *
33 - 1000 150 1.26 13
33 - 1000 200 1.68 16
33 - 1000 250 2.10 20
33 - 1000 300 2.53 23
33 - 1000 350 2.95 25
33 - 1000 400 3.37 27
33 - 1000 450 3.79 29
33 - 1000 500 4.63 31
33 - 1000 550 5.05 33
33 - 1000 600 5.47 36

Таблиця продуктивності одного метра решіток 33 зі смугою 30 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
33 30 1000 100 0.84 *
33 30 1000 150 1.26 12
33 30 1000 200 1.68 16
33 30 1000 250 2.10 18
33 30 1000 300 2.53 22
33 30 1000 350 2.95 24
33 30 1000 400 3.37 26
33 30 1000 450 3.79 28
33 30 1000 500 4.21 30
33 30 1000 550 4.63 32
33 30 1000 600 5.05 34

Таблиця продуктивності одного метра решіток 33 зі смугою 40 мм

Ширина
щілини 		Полоса Довжина Продуктивність Швидкість потоку
у решітоках		 Тиск Шум
мм Мм мм м³/год м/с [Ра] dB(A)
33 40 1000 100 0.69 * *
33 40 1000 150 1.04 8 15
33 40 1000 200 1.39 10 18
33 40 1000 250 1.74 12 20
33 40 1000 300 2.08 14 23
33 40 1000 350 2.43 16 25
33 40 1000 400 2.78 18 26
33 40 1000 450 3.13 21 27
33 40 1000 500 3.47 22 28
33 40 1000 550 3.82 24 30
33 40 1000 600 4.17 28 32

Таблиця продуктивності одного метра решіток 44 без ковзної планки


Ширина
щілини 		 Полоса Довжина Продуктивність Швидкість потоку
у решітоках		 Тиск Шум
мм мм мм м³/год м/с [Ра] dB(A)
44 - 1000 50 0.32 * *
44 - 1000 100 0.63 * *
44 - 1000 150 0.95 * *
44 - 1000 200 1.26 * *
44 - 1000 250 1.58 * *
44 - 1000 300 1.89 * 11
44 - 1000 350 2.21 * 13
44 - 1000 400 2.53 * 15
44 - 1000 450 2.84 * 17
44 - 1000 500 3.16 * 19
44 - 1000 550 3.47 4 21
44 - 1000 600 3.79 6 23
44 - 1000 650 4.10 7 25
44 - 1000 700 4.42 8 27
44 - 1000 750 4.73 9 29

Таблиця продуктивності одного метра решіток 44 зі смугою 30 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
44 30 1000 100 0.63 *
44 30 1000 150 0.95 *
44 30 1000 200 1.26 *
44 30 1000 250 1.58 16
44 30 1000 300 1.89 18
44 30 1000 350 2.21 20
44 30 1000 400 2.53 22
44 30 1000 450 2.84 24
44 30 1000 500 3.16 26
44 30 1000 550 3.47 28
44 30 1000 600 3.79 32

Таблиця продуктивності одного метра решіток 44 зі смугою 40 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
44 40 1000 100 0.63 *
44 40 1000 150 0.95 10
44 40 1000 200 1.26 18
44 40 1000 250 1.58 22
44 40 1000 300 1.89 23
44 40 1000 350 2.21 25
44 40 1000 400 2.53 26
44 40 1000 450 2.84 28
44 40 1000 500 3.16 30
44 40 1000 550 3.47 33
44 40 1000 600 3.79 36

Таблиця продуктивності одного метра решіток 44 зі смугою 50 мм

Ширина
щілини		 Полоса Довжина Продуктивність Швидкість на виході з решіток Шум
мм мм мм м³/год м/с dB(A)
44 50 1000 100 0.63 16
44 50 1000 150 0.95 18
44 50 1000 200 1.26 20
44 50 1000 250 1.58 24
44 50 1000 300 1.89 28
44 50 1000 350 2.21 30
44 50 1000 400 2.53 32
44 50 1000 450 2.84 34
44 50 1000 500 3.16 36
44 50 1000 550 3.47 38
44 50 1000 600 3.79 40

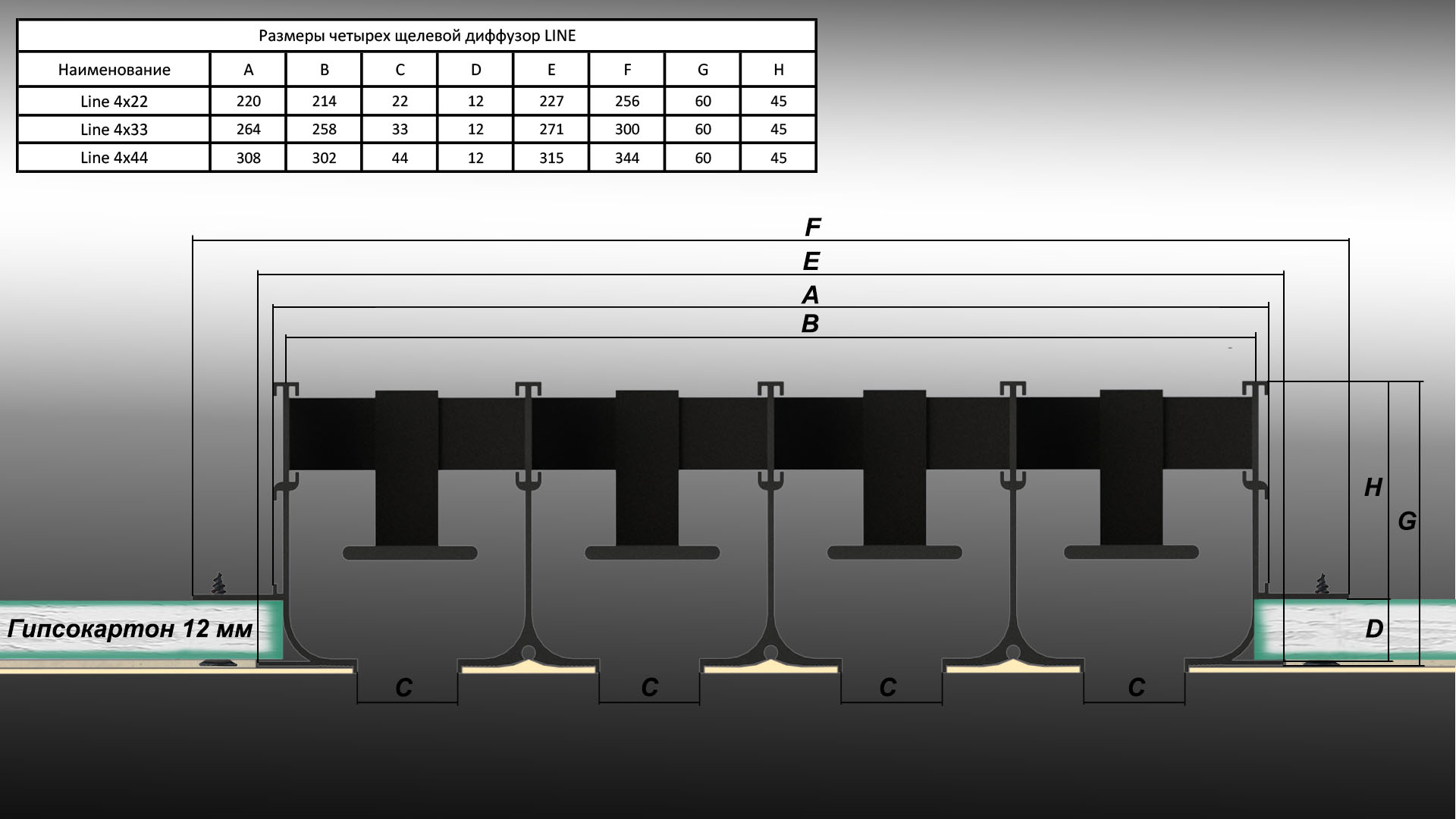

Розміри

решітки скрытого монтажа Розміри
решітки скрытого монтажа Розміри
решітки скрытого монтажа Розміри
решітки скрытого монтажа Розміри

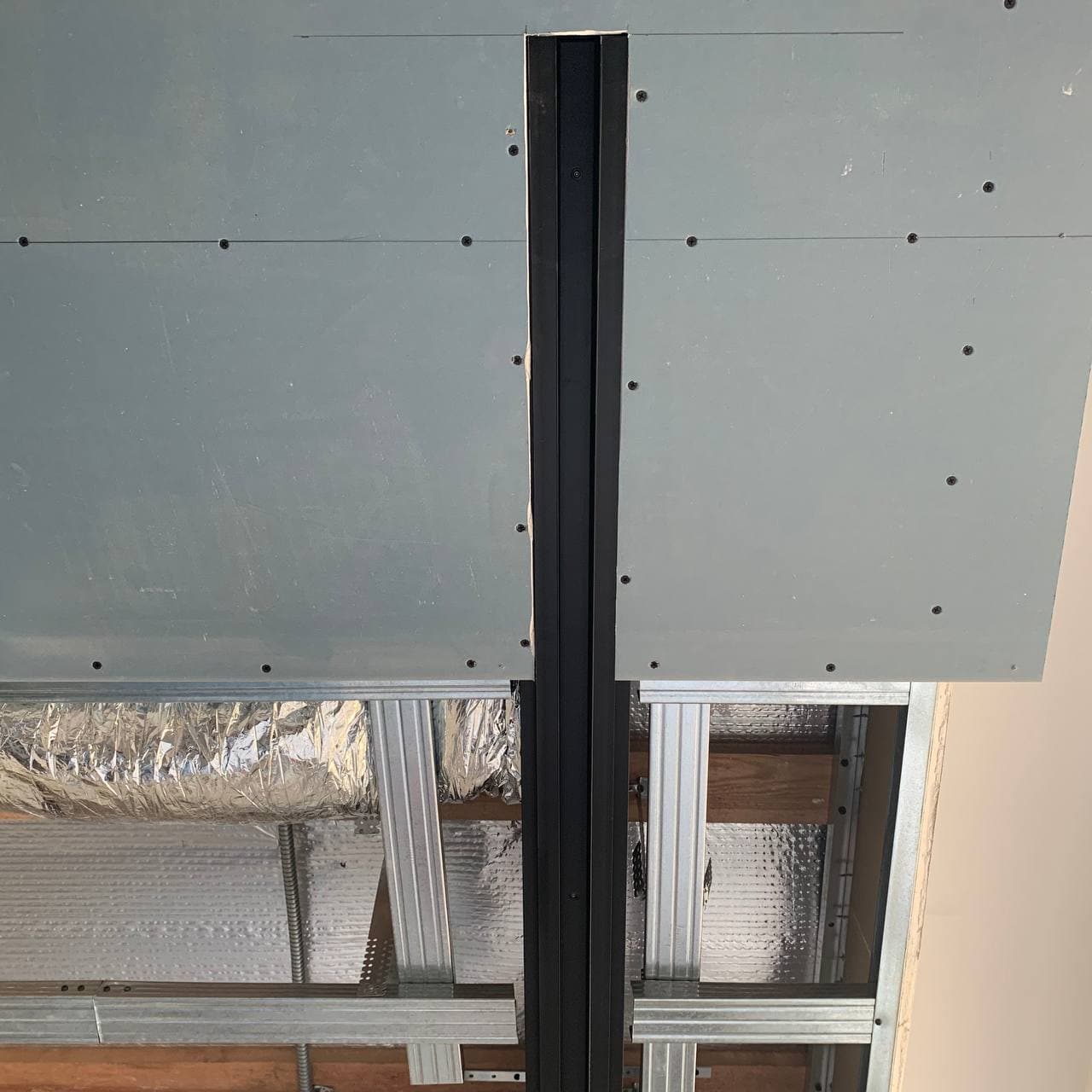

Монтаж

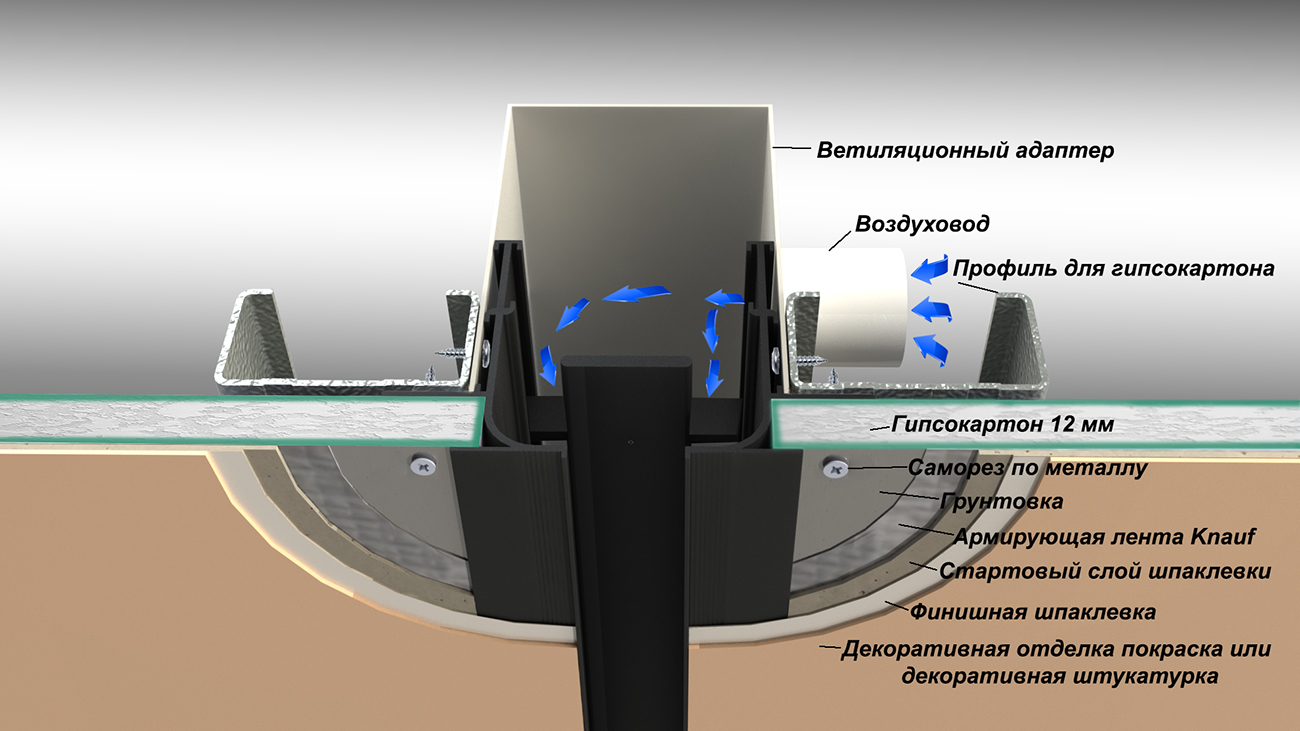

Установка щілинних дифузорів серії LD прихованого монтажу здійснюється послідовно кілька етапів:

  • Розміщення дома монтажу прив'язки решіток;

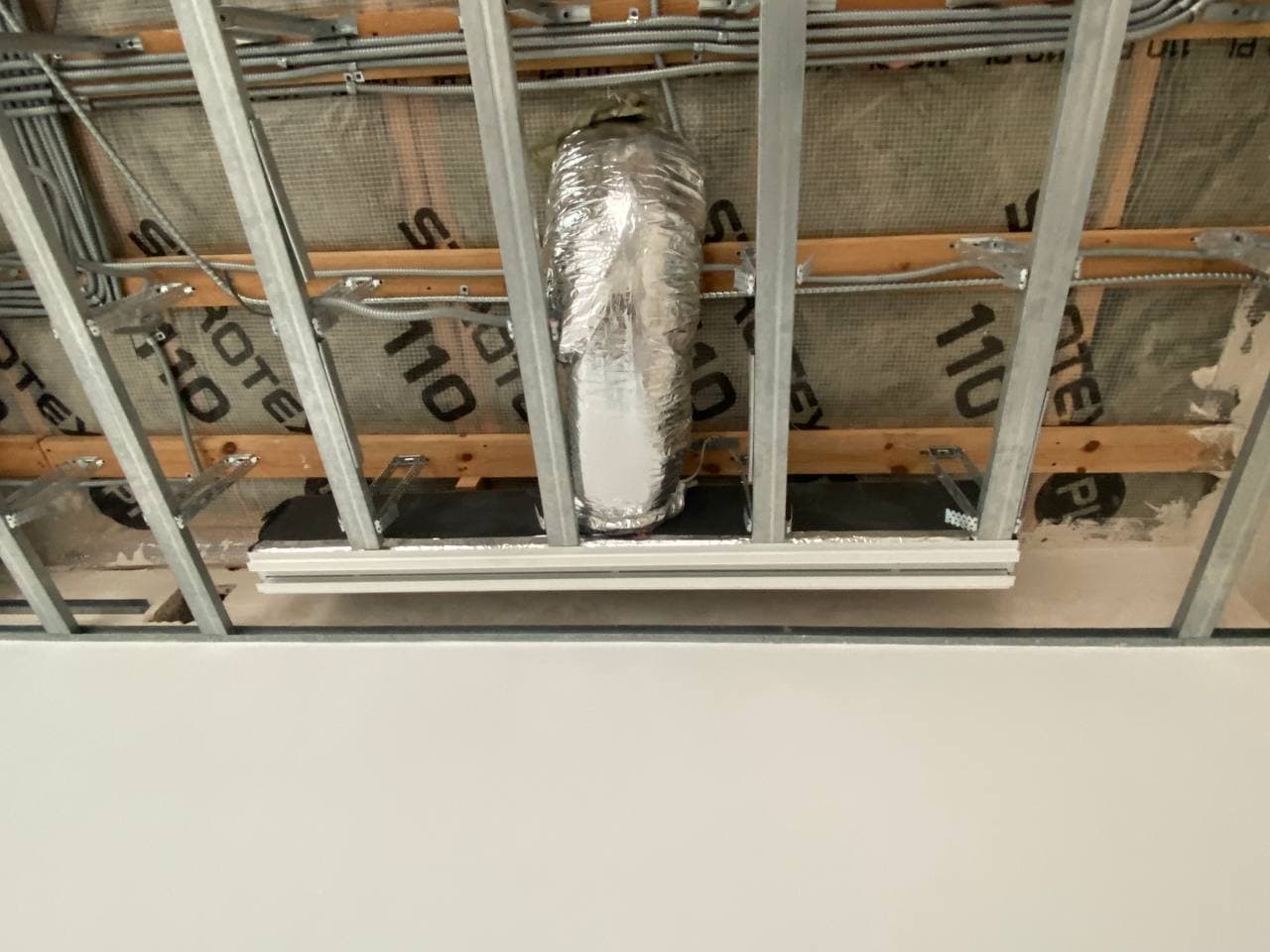

  • Складання решіток та адаптера в одну конструкцію та встановлення їх на тимчасове кріплення;

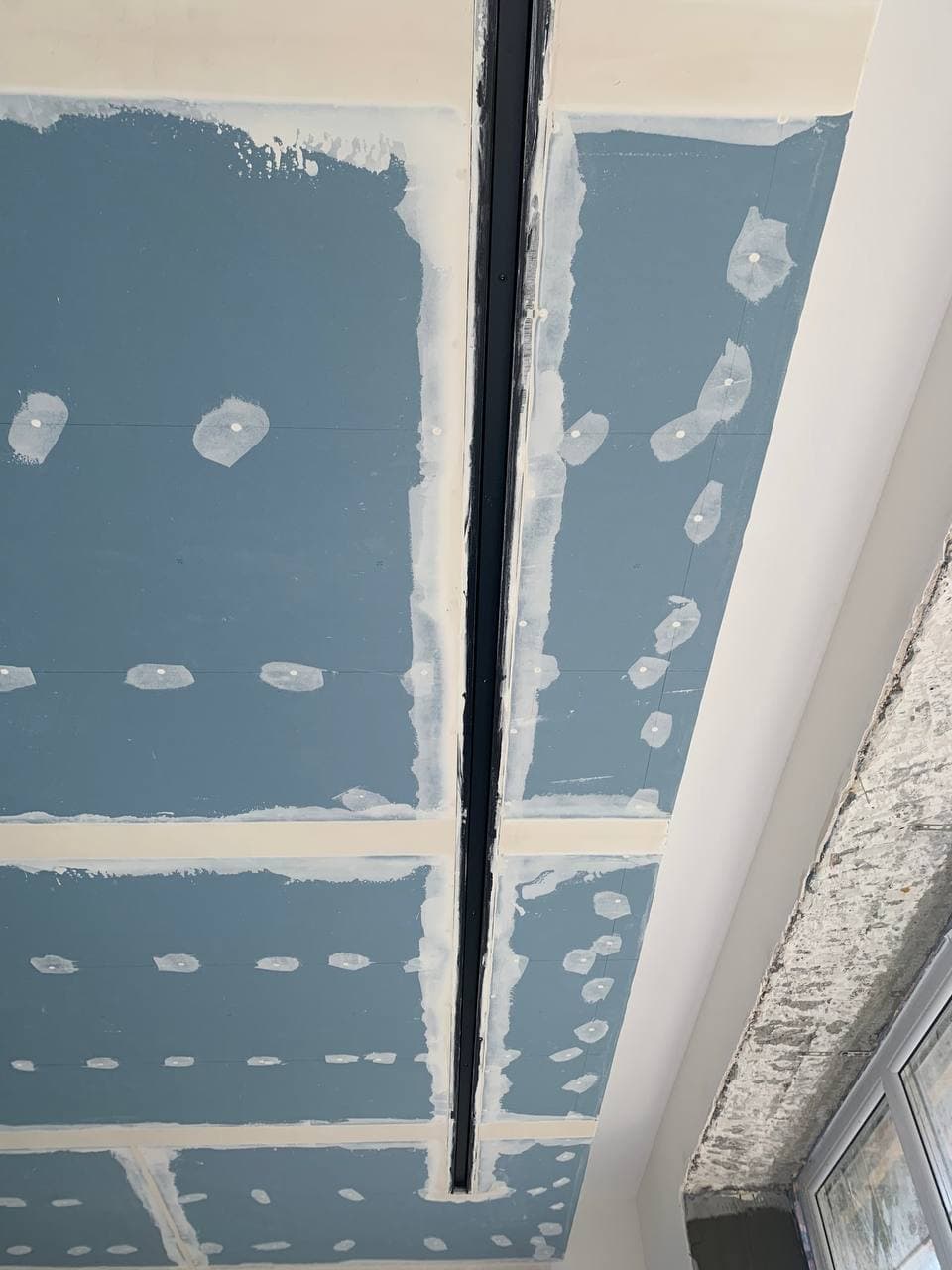

  • На етапі монтажу підвісної стелі або гіпсокартонної стіни закріпити Вентиляційні решітки по прив'язках в одну жорстку конструкцію з використанням напрямних Knauf;
  • Зашивання стель гіпсокартонними листами завтовшки 12 мм;
  • Самонарізами по металу зафіксувати гіпсокартон до решіток, до глибини занурення головки шурупа 1 мм;
  • Валіком провести ґрунтовку гіпсокартону та стиків решіток;
  • Нанести два шари шпаклівки із використанням спеціальної стрічки Knauf;
  • Зашліфувати всі ділянки і знову нанести склад грунтовки, що підготує поверхню до фарбування або іншим фінішним оздоблювальним роботам.

Рекомендації від спеціалістів компанії для коректної роботи лінійного щілинного дифузора:

  • Адаптер для решіток повинен охоплювати всю довжину решіток;
  • Для рівномірного розподілу повітря по всій довжині решіток має бути мінімум одне підключення на 1000мм довжини решіток;
  • Приплив від витяжки повітря повинен розташовуватися на відстані підключення повітроводів не менше ніж 1000 мм;
  • Висота розміщення адаптера повинна становити щонайменше 150 мм від верху решіток.

Відео

Ціна LD однощілинний

Модель Ширина щілини Довжина щілини Ціна (EUR)
LD1x22-33-44x1000 1x22x33x44 1000 80
LD1x22-33-44x1500 1x22x33x44 1500 120
LD1x22-33-44x2000 1x22x33x44 2000 160
LD1x22-33-44x2500 1x22x33x44 2500 200
LD1x22-33-44x3000 1x22x33x44 3000 240
LD1x22-33-44x3500 1x22x33x44 3500 280
LD1x22-33-44x4000 1x22x33x44 4000 320
LD1x22-33-44x4500 1x22x33x44 4500 360
LD1x22-33-44x5000 1x22x33x44 5000 400
LD1x22-33-44x5500 1x22x33x44 5500 440
LD1x22-33-44x6000 1x22x33x44 6000 480

Кути

Кути (22-33-44 мм) Ширина щілини Довжина щілини Ціна (EUR)
L1x22-33-44х500 1x22x33x44 1000 200
L2x22-33-44х500 1x22x33x44 1500 300
L3x22-33-44х500 1x22x33x44 2000 400
L4x22-33-44х500 1x22x33x44 2500 600

Хрестовини

Хрестовини Ширина щілини Довжина щілини Ціна (EUR)
LХ4x22-33-44х500 1x22x33x44 1000 400
LХ4x22-33-44х500 1x22x33x44 1500 600
LХ4x22-33-44х500 1x22x33x44 2000 800
LХ4x22-33-44х500 1x22x33x44 2500 1200

Ціна LD двощілинна

Модель Ширина щілини Довжина щілини Ціна (EUR)
LD2x22-33-44x1000 2x22x33x44 1000 120
LD2x22-33-44x1500 2x22x33x44 1500 180
LD2x22-33-44x2000 2x22x33x44 2000 240
LD2x22-33-44x2500 2x22x33x44 2500 300
LD2x22-33-44x3000 2x22x33x44 3000 360
LD2x22-33-44x3500 2x22x33x44 3500 420
LD2x22-33-44x4000 2x22x33x44 4000 480
LD2x22-33-44x4500 2x22x33x44 4500 540
LD2x22-33-44x5000 2x22x33x44 5000 600
LD2x22-33-44x5500 2x22x33x44 5500 660
LD2x22-33-44x6000 2x22x33x44 6000 720

Кути

Кути (22-33-44 мм) Ширина щілини Довжина щілини Ціна (EUR)
L1x22-33-44х500 1x22x33x44 1000 200
L2x22-33-44х500 1x22x33x44 1500 300
L3x22-33-44х500 1x22x33x44 2000 400
L4x22-33-44х500 1x22x33x44 2500 600

Хрестовини

Хрестовини Ширина щілини Довжина щілини Ціна (EUR)
LХ4x22-33-44х500 1x22x33x44 1000 400
LХ4x22-33-44х500 1x22x33x44 1500 600
LХ4x22-33-44х500 1x22x33x44 2000 800
LХ4x22-33-44х500 1x22x33x44 2500 1200

Ціна LD трищілинний

Модель Ширина щілини Довжина щілини Ціна (EUR)
LD3x22-33-44x1000 3x22x33x44 1000 160
LD3x22-33-44x1500 3x22x33x44 1500 240
LD3x22-33-44x2000 3x22x33x44 2000 320
LD3x22-33-44x2500 3x22x33x44 2500 400
LD3x22-33-44x3000 3x22x33x44 3000 480
LD3x22-33-44x3500 3x22x33x44 3500 560
LD3x22-33-44x4000 3x22x33x44 4000 640
LD3x22-33-44x4500 3x22x33x44 4500 720
LD3x22-33-44x5000 3x22x33x44 5000 800
LD3x22-33-44x5500 3x22x33x44 5500 880
LD3x22-33-44x6000 3x22x33x44 6000 960

Кути

Кути (22-33-44 мм) Ширина щілини Довжина щілини Ціна (EUR)
L1x22-33-44х500 1x22x33x44 1000 200
L2x22-33-44х500 1x22x33x44 1500 300
L3x22-33-44х500 1x22x33x44 2000 400
L4x22-33-44х500 1x22x33x44 2500 600

Хрестовини

Хрестовини Ширина щілини Довжина щілини Ціна (EUR)
LХ4x22-33-44х500 1x22x33x44 1000 400
LХ4x22-33-44х500 1x22x33x44 1500 600
LХ4x22-33-44х500 1x22x33x44 2000 800
LХ4x22-33-44х500 1x22x33x44 2500 1200

Ціна LD чотирищільовий

Модель Ширина щілини Довжина щілини Ціна (EUR)
LD4x22-33-44x1000 4x22x33x44 1000 240
LD4x22-33-44x1500 4x22x33x44 1500 360
LD4x22-33-44x2000 4x22x33x44 2000 480
LD4x22-33-44x2500 4x22x33x44 2500 600
LD4x22-33-44x3000 4x22x33x44 3000 720
LD4x22-33-44x3500 4x22x33x44 3500 840
LD4x22-33-44x4000 4x22x33x44 4000 960
LD4x22-33-44x4500 4x22x33x44 4500 1080

Кути

Кути (22-33-44 мм) Ширина щілини Довжина щілини Ціна (EUR)
L1x22-33-44х500 1x22x33x44 1000 200
L2x22-33-44х500 1x22x33x44 1500 300
L3x22-33-44х500 1x22x33x44 2000 400
L4x22-33-44х500 1x22x33x44 2500 600

Хрестовини

Хрестовини Ширина щілини Довжина щілини Ціна (EUR)
LХ4x22-33-44х500 1x22x33x44 1000 400
LХ4x22-33-44х500 1x22x33x44 1500 600
LХ4x22-33-44х500 1x22x33x44 2000 800
LХ4x22-33-44х500 1x22x33x44 2500 1200

Ознайомтеся із цінами на наші лінійні щілинні дифузори

У брошурі є вся інформація про продукцію, а також зазначені роздрібні ціни на щілінні дифузори прихованого монтажу. Вашу знижку уточнюйте у менеджерів компанії.

Завантажити прайс-лист

Умови замовлення

Термін виготовлення замовлення від 7 днів

Виробництво в Києві

Доставка по Україні
